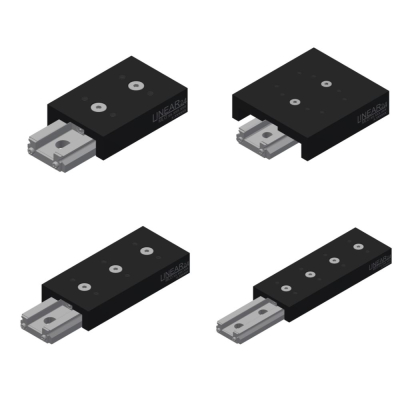

Miniatur-Schlittenführung Typ MLO

Artikelnummer: 420
Kategorie: Miniatur-Schlittenführungen
Hersteller: ERO-Führungen
Herkunftsland: Deutschland
Zolltarifnummer: 84799070

Unsere Miniatur-Schlittenführungen überzeugen durch eine perfekte Balance aus Leichtigkeit, außergewöhnlicher Robustheit und dauerhaftem Korrosionsschutz – für höchste Präzision auf kleinstem Raum.

Werkstoff: Das Außengehäuse ist hergestellt aus schwarz eloxiertem Aluminium. Der Schlitten und die Lagerung sind aus nicht rostendem Stahl.
Hübe: Unsere Miniatur-Schlittenführungen ermöglichen abhängig von der jeweiligen Schlittenbreite Hübe im Bereich von 38 bis 94 mm. Diese präzise lineare Verstellbarkeit erlaubt eine exakte Positionierung in Anwendungen mit begrenztem Bauraum.
Lagerung: Die kugelgelagerte Linearführung mit gotischem Profil und einem Kontaktwinkel von 45° ermöglicht eine gleichmäßige Belastbarkeit aus allen Richtungen. Unsere Miniatur-Schlittenführung bietet hohe Laufruhe, Präzision und geringe Reibung.

Bitte konfigurieren Sie Ihren Artikel

Breite
Hub

Für Angabe des Preises und der Lieferzeit bitte den Artikel vollständig konfigurieren

Produkt wird angefertigt

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Nicht das Passende gefunden?

Jetzt Kontakt zu unseren Spezialisten aufnehmen.

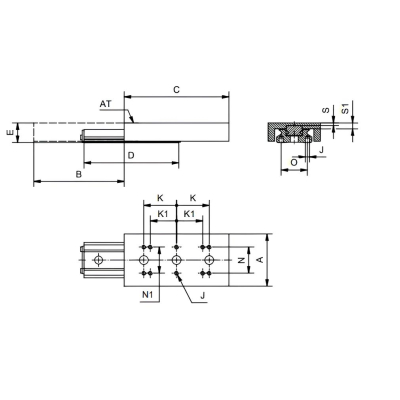

Schienengröße:	ST9M ST12M
Fz \| Fy dyn. [kN]:	2,55 3,35 4,05 1,59 2,08 2,52
Fz \| Fy stat. [kN]:	2,77 4,17 5,55 4,34 6,51 8,67
My dyn. [Nm]:	16 35,6 62,8 6,8
Mz dyn. [Nm]:	6,8 16 35,6 62,8
Hub [mm]:	69 94 38 58 78 44
A [mm]:	30 40 60
C [mm]:	45 65 85 55 80 105
B [mm]:	38 58 78 44 69 94
D [mm]:	75 100 40 60 80 50
E [mm]:	12 15 17
J:	M3
K [mm]:	3 x 25 1 x 20 2 x 20 3 x 20 1 x 25 2 x 25
K1 [mm]:	2 x 20 1 x 18 3 x 18 5 x 18
N [mm]:	15 20
N1 [mm]:	36
O [mm]:	20 15
S [mm]:	2 4
S1 [mm]:	3,8 4,5 6,5
