EZI-SERVO Schrittmotoren-Familie

Die EZI-SERVO-Schrittmotoren-Familie bildet eine Einheit aus Schrittmotor, Encoder und Endstufe. Dadurch ist das System preiswert und sehr kompakt.

Verschiedene Schnittstellen wie EtherCAT, Ethernet TCP/IP und RS485 stehen als Kommunikations-Interface zur Verfügung.

Die Positionsauswertung erfolgt durch Encoder mit 10.000 im Standard und maximal 20.000 Encoder-Inkrementen. Sobald eine Positionsabweichung auftritt, wird diese von der Elektronik sofort ausgeglichen: Schrittverluste treten somit nicht auf.

Es kann eine maximale Positionsregelung pro Umdrehung von 0,018° erreicht werden. Laufstrom und Haltestrom sind parametrierbar. Das Anlaufmoment kann auf 150% gesetzt werden, was sich bei hohen Beschleunigungen sehr vorteilhaft auswirkt.

Bis zu 256 Busteilnehmer können somit gleichzeitig via Daisy Chain parametriert und gesteuert werden.

Dieses Produkt kombiniert die Vorteile des Schrittmotorantriebs und des Servoantriebs, wie z. B.

keine Schrittverluste durch Positionsrückkopplung
geringere Wärmeentwicklung
weniger Vibrationen
geringere Stromaufnahme
hohe Dynamik

Diese Antriebe sind in kürzester Zeit einsatzbereit und bedürfen keiner aufwändigen Tunings wie Servomotoren, um stabil zu laufen.

Artikelgewicht:	9,140 kg

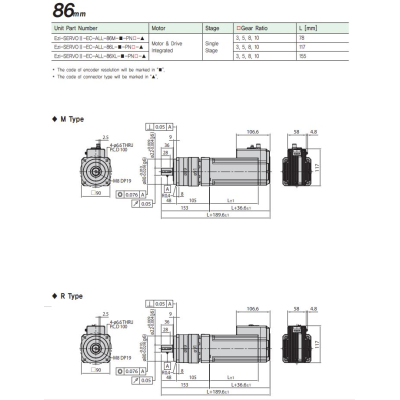

motorgearbox_ezi-servoii-ethercat-all-86xl-pn3-pn10-m_single.step

motorgearbox_ezi-servoii-ethercat-all-86xl-pn3-pn10-m_single.step

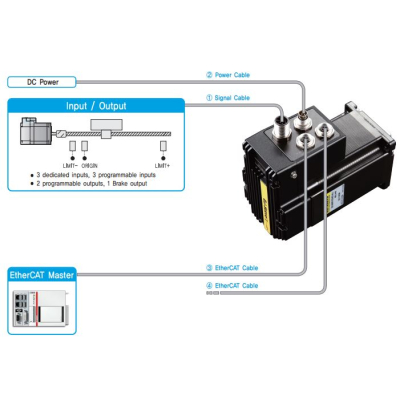

Kabel

CGNM-EC-001F EtherCAT Kabel 1m (M TYPE)

CGNM-EC-001F EtherCAT Kabel 1m (M TYPE)

CGNM-EC-001M EtherCAT Kabel 1m (M TYPE)

CGNM-EC-001M EtherCAT Kabel 1m (M TYPE)

CGNM-EC-002F EtherCAT Kabel 2m (M TYPE)

CGNM-EC-002F EtherCAT Kabel 2m (M TYPE)

CGNM-EC-002M EtherCAT Kabel 2m (M TYPE)

CGNM-EC-002M EtherCAT Kabel 2m (M TYPE)

CGNM-EC-003F EtherCAT Kabel 3m (M TYPE)

CGNM-EC-003F EtherCAT Kabel 3m (M TYPE)

CGNM-EC-003M EtherCAT Kabel 3m (M TYPE)

CGNM-EC-003M EtherCAT Kabel 3m (M TYPE)

CGNM-EC-005F EtherCAT Kabel 5m (M TYPE)

CGNM-EC-005F EtherCAT Kabel 5m (M TYPE)

CGNM-EC-005M EtherCAT Kabel 5m (M TYPE)

CGNM-EC-005M EtherCAT Kabel 5m (M TYPE)

CSNM-S-001F Signal Kabel 1m (M TYPE)

CSNM-S-001F Signal Kabel 1m (M TYPE)

CSNM-S-001M Signal Kabel 1m (M TYPE)

CSNM-S-001M Signal Kabel 1m (M TYPE)

CSNM-S-002F Signal Kabel 2m (M TYPE)

CSNM-S-002F Signal Kabel 2m (M TYPE)

CSNM-S-002M Signal Kabel 2m (M TYPE)

CSNM-S-002M Signal Kabel 2m (M TYPE)

CSNM-S-003F Signal Kabel 3m (M TYPE)

CSNM-S-003F Signal Kabel 3m (M TYPE)

CSNM-S-003M Signal Kabel 3m (M TYPE)

CSNM-S-003M Signal Kabel 3m (M TYPE)

CSNM-S-005F Signal Kabel 5m (M TYPE)

CSNM-S-005F Signal Kabel 5m (M TYPE)

CSNM-S-005M Signal Kabel 5m (M TYPE)

CSNM-S-005M Signal Kabel 5m (M TYPE)

CSNM-S-007F Signal Kabel 7m (M TYPE)

CSNM-S-007F Signal Kabel 7m (M TYPE)

CSNM-S-007M Signal Kabel 7m (M TYPE)

CSNM-S-007M Signal Kabel 7m (M TYPE)

CSNM-S-010F Signal Kabel 10m (M TYPE)

CSNM-S-010F Signal Kabel 10m (M TYPE)

CSNM-S-010M Signal Kabel 10m (M TYPE)

CSNM-S-010M Signal Kabel 10m (M TYPE)

CWPA-P-001F Power Kabel 1m (M TYPE)

CWPA-P-001F Power Kabel 1m (M TYPE)

CWPA-P-001M Power Kabel 1m (M TYPE)

CWPA-P-001M Power Kabel 1m (M TYPE)

CWPA-P-002F Power Kabel 2m (M TYPE)

CWPA-P-002F Power Kabel 2m (M TYPE)

CWPA-P-002M Power Kabel 2m (M TYPE)

CWPA-P-002M Power Kabel 2m (M TYPE)
