| Schienengröße: |
ST9M |
| Fz | Fy dyn.
[kN]: |
2,08 |
| Fz | Fy stat.
[kN]: |
4,17 |
| My dyn.
[Nm]: |
16 |
| Mz dyn.
[Nm]: |
16 |
| Hub [mm]: |
58 |

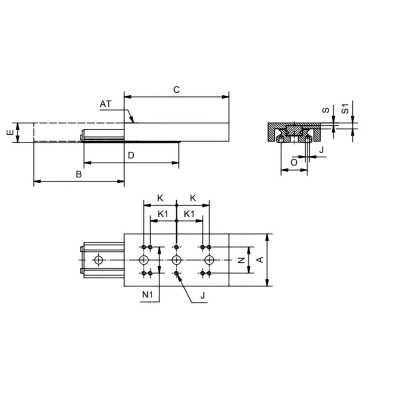

| A [mm]: |
30 |
| C [mm]: |
65 |
| B [mm]: |
58 |
| D [mm]: |
60 |
| E [mm]: |
12 |
| J: |
M3 |
| K [mm]: |
2 x 20 |
| K1 [mm]: |
|
| N [mm]: |
15 |
| N1 [mm]: |
|
| O [mm]: |
15 |
| S [mm]: |
2 |
| S1 [mm]: |
3,8 |
| Artikelgewicht: |
0,090 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
6,50 × 3,00 × 1,20 cm |
CAD-Dateien bald verfügbar!
Für unsere Miniatur-Schlittenführungen werden in Kürze die passenden CAD-Dateien direkt im Shop zum Download bereitstehen. So können Sie Ihre Planungs- und Konstruktionsprozesse noch effizienter gestalten. Benötigen Sie die CAD-Dateien schon jetzt? Kontaktieren Sie uns einfach über unser Kontaktformular – wir helfen Ihnen gerne weiter!
