| Schienengröße: |
ST12M |
| Fz | Fy dyn.
[kN]: |
4,05 |
| Fz | Fy stat.
[kN]: |
8,67 |
| My dyn.
[Nm]: |
62,8 |
| Mz dyn.
[Nm]: |
62,8 |
| Hub [mm]: |
94 |

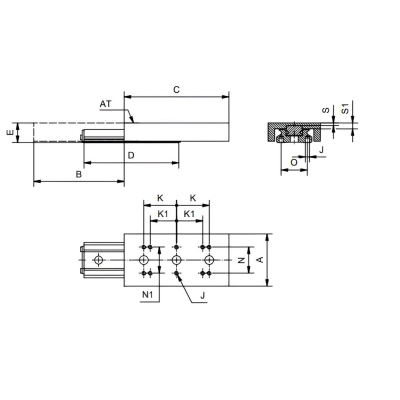

| A [mm]: |
40 |
| C [mm]: |
105 |
| B [mm]: |
94 |
| D [mm]: |
100 |
| E [mm]: |
15 |
| J: |
M3 |
| K [mm]: |
3 x 25 |
| K1 [mm]: |
|
| N [mm]: |
20 |
| N1 [mm]: |
|
| O [mm]: |
20 |
| S [mm]: |
2 |
| S1 [mm]: |
4,5 |
| Artikelgewicht: |
0,260 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
10,50 × 4,00 × 1,50 cm |
CAD-Dateien bald verfügbar!
Für unsere Miniatur-Schlittenführungen werden in Kürze die passenden CAD-Dateien direkt im Shop zum Download bereitstehen. So können Sie Ihre Planungs- und Konstruktionsprozesse noch effizienter gestalten. Benötigen Sie die CAD-Dateien schon jetzt? Kontaktieren Sie uns einfach über unser Kontaktformular – wir helfen Ihnen gerne weiter!
