| Schienengröße: |
ST12M |
| Fz | Fy dyn.
[kN]: |
3,35 |
| Fz | Fy stat.
[kN]: |
6,51 |
| My dyn.
[Nm]: |
35,6 |
| Mz dyn.
[Nm]: |
35,6 |
| Hub [mm]: |
69 |

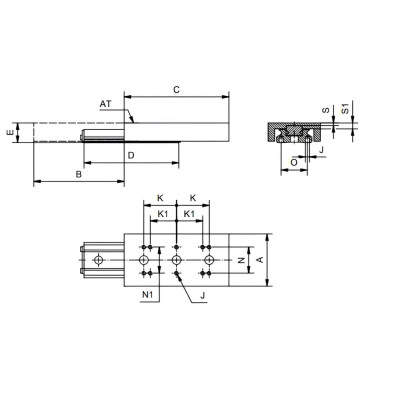

| A [mm]: |
60 |
| C [mm]: |
80 |
| B [mm]: |
69 |
| D [mm]: |
75 |
| E [mm]: |
17 |
| J: |
M3 |
| K [mm]: |
2 x 25 |
| K1 [mm]: |
3 x 18 |
| N [mm]: |
20 |
| N1 [mm]: |
36 |
| O [mm]: |
20 |
| S [mm]: |
4 |
| S1 [mm]: |
6,5 |
| Artikelgewicht: |
0,240 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
8,00 × 6,00 × 1,70 cm |
CAD-Dateien bald verfügbar!
Für unsere Miniatur-Schlittenführungen werden in Kürze die passenden CAD-Dateien direkt im Shop zum Download bereitstehen. So können Sie Ihre Planungs- und Konstruktionsprozesse noch effizienter gestalten. Benötigen Sie die CAD-Dateien schon jetzt? Kontaktieren Sie uns einfach über unser Kontaktformular – wir helfen Ihnen gerne weiter!
